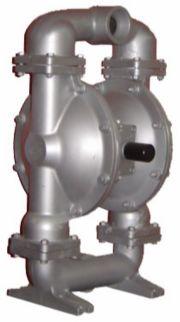

Diyaframlı Tip Vakum Pompası

Bir diyaframlı pompada iki adet diyafram odası ve iki adet diyafram bulunur. Bu pompaların ulaşabilecek en küçük basınç 4 mbar'dır.Diyaframlar birbirlerine ortak bir mil ile bağlıdırlar ve aynı anda birbirlerine paralel olarak hareket ederler. Diyaframlardan biri basınçlı hava yardımıyla itilerek hareket ederken, ona mil ile bağlı diğer diyafram önündeki artık havayı dışarıya atar. Strok tamamlanınca , hava valfi otomatik olarak basınçlı havanın yönünü değiştirir ve aynı hareketler diğer yönde tekrarlanır. Sürekli tekrarlanan karşılıklı hareket sıra ile her odadaki akışkana emme ve boşaltma hareketi sağlar. Sürekli tekrarlanan ileri geri hareket akışkanın sıra ile her odaya girip diğerinden çıkarak pompalanmasına sebep olur. Akışkanın odalara girişinden çıkışına kadar olan akışını, emme ve boşaltma valfleri düzenler.



Top ve Klape valfler akışkanın odalara giriş çıkışındaki akışını otomatik olarak kontrol ederler. Klape valfler değişik viskozitedeki akışkanların pompalanması esnasında boru çapına yakın katı parçaların geçişini sağlar. Top valfler ise küçük boydaki katı parçaların geçişini sağlar.



Teknik özellikler:

• 100% yağsız transfer
• Kusursuz transfer, tahliye ve kompresör işlemi
• Bakım gerektirmez
• Çevre dostu
• Gaz faz için sızıntı hızı yaklaşık 6x10^-3 mbar x l/s, seri üretim için test edilmemiştir.
